Контроллер STEMAX SX810 предназначен для централизованной охраны удаленных стационарных объектов среднего масштаба. Контроллер соответствует III степени жесткости по требованиям электромагнитной совместимости.

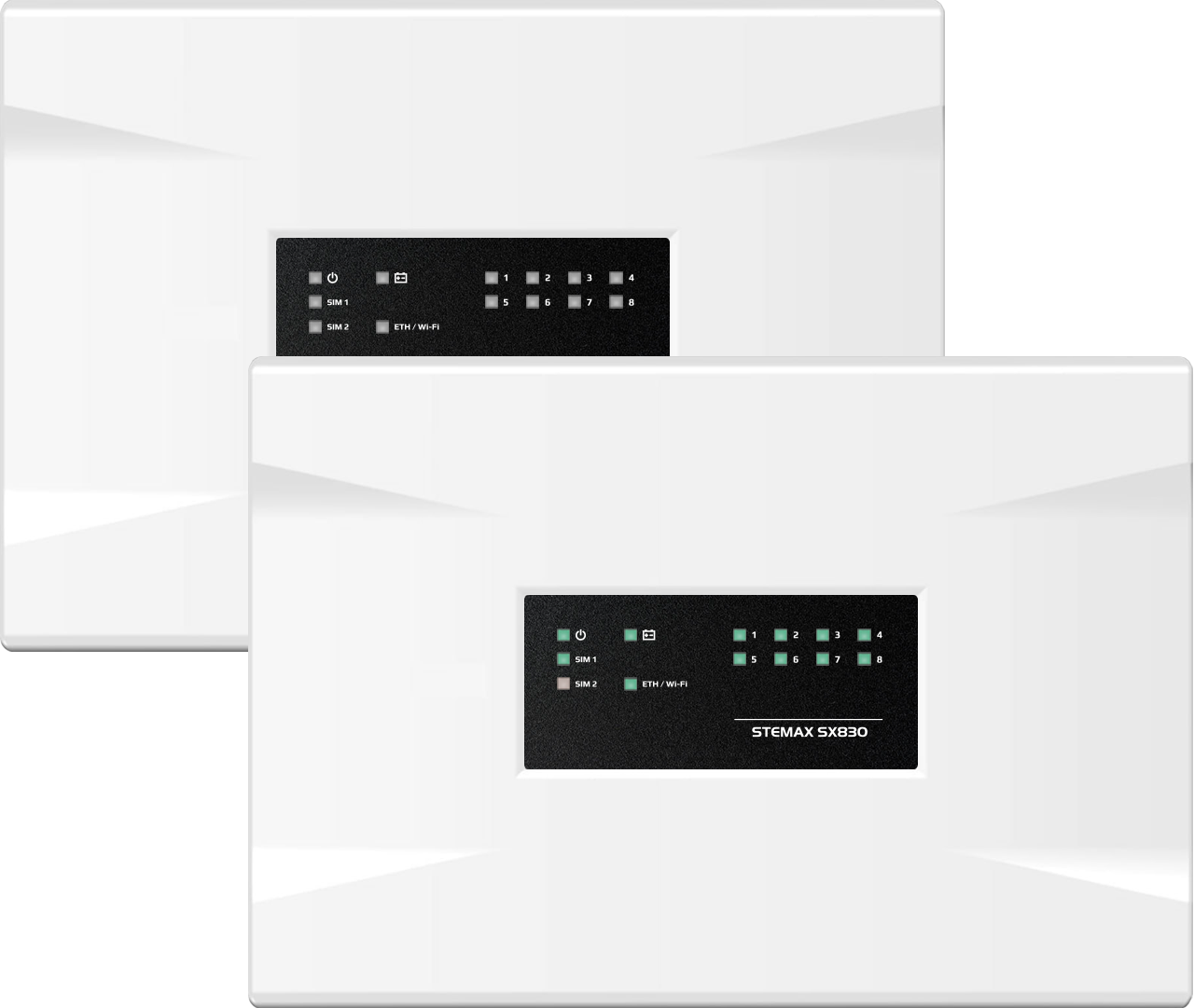

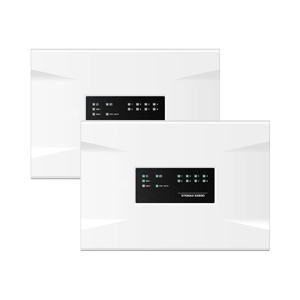

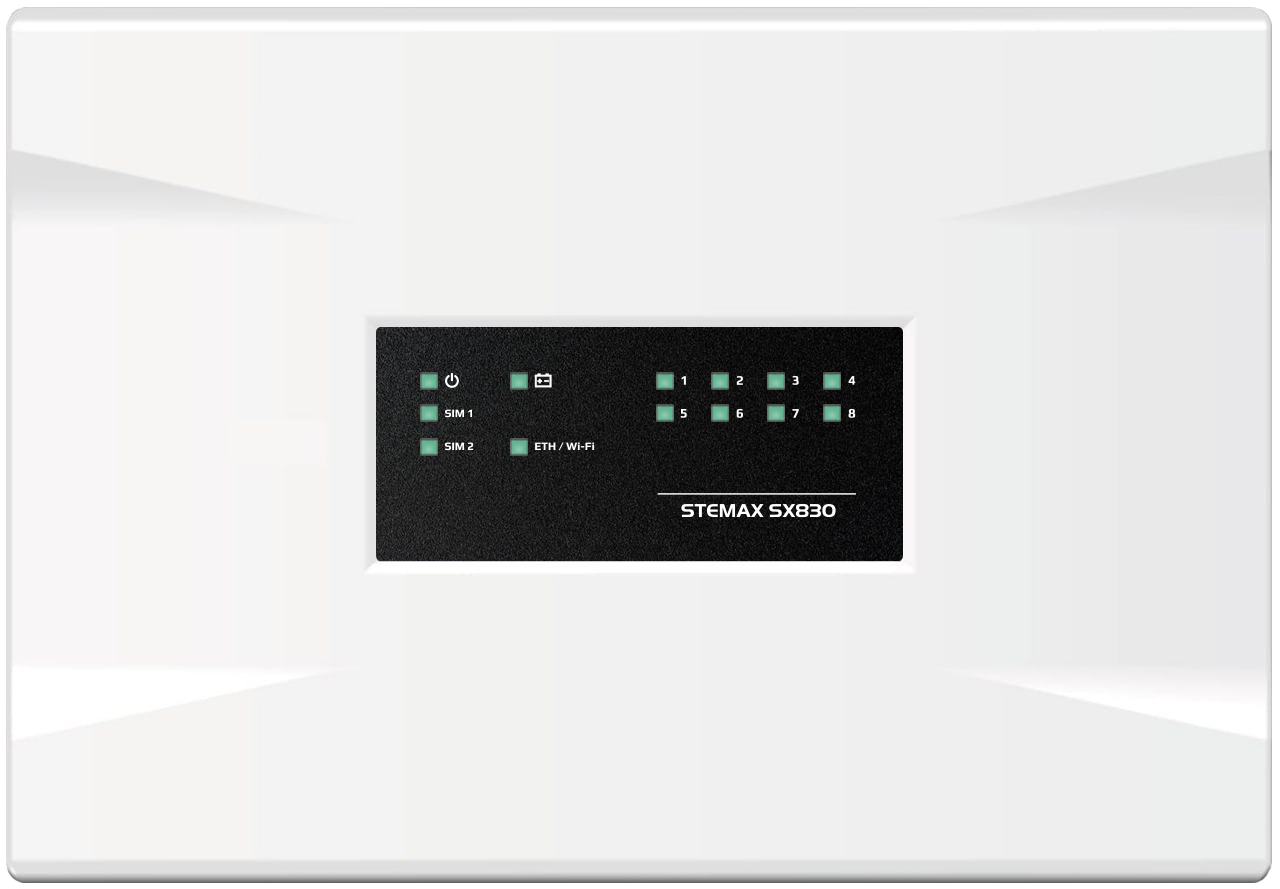

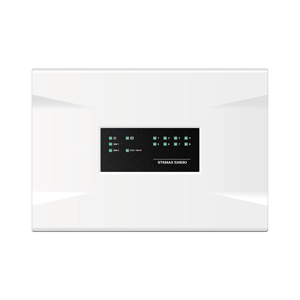

Контроллер охранного мониторинга STEMAX SX830 – с поддержкой сетей сотовой связи поколения 4G
Прибор может работать в двух режимах.
- В режиме «PRO» контроллер имеет максимальную функциональность.
- В режиме «Private» прибор адаптирован для частной охраны: упрощена настройка, поддержаны управление через SMS и голосовое меню и отправка оповещений напрямую на сотовые телефоны.
АРХИТЕКТУРНАЯ СХЕМА ИСМ STEMAX
Режим PRO
АРХИТЕКТУРНАЯ СХЕМА ИСМ STEMAX
Режим Private
ВОЗМОЖНОСТИ
Режим PRO
Контроллер оснащен высокочувствительным интегрированным LTE-модемом
При установке контроллера на объекте Вам не нужно задумываться о зоне покрытия и стандартах сотовой связи. Контроллер поддерживает сразу три поколения 4G и 2G. STEMAX MX830 имеет SMA-разъем для подключения 2G/4G антенны. В комплекте с контроллером поставляется LTE-антенна STEMAX AMG04, которая адаптирована для установки внутри корпуса прибора.
При установке контроллера на объекте Вам не нужно задумываться о зоне покрытия и стандартах сотовой связи. Контроллер поддерживает сразу три поколения 4G и 2G. STEMAX MX830 имеет SMA-разъем для подключения 2G/4G антенны. В комплекте с контроллером поставляется LTE-антенна STEMAX AMG04, которая адаптирована для установки внутри корпуса прибора.
Поддержка новых модулей расширения
STEMAX MX830 может передавать данные по проводным сетям Ethernet и по беспроводным сетям Wi-Fi! Это стало возможным благодаря поддержке модулей расширения – STEMAX UN Ethernet 2 и STEMAX UN Wi-Fi.
Модуль STEMAX UN Ethernet 2 оптимизирован для работы на скоростях до 100 Мбит/с.
STEMAX MX830 может передавать данные по проводным сетям Ethernet и по беспроводным сетям Wi-Fi! Это стало возможным благодаря поддержке модулей расширения – STEMAX UN Ethernet 2 и STEMAX UN Wi-Fi.
Модуль STEMAX UN Ethernet 2 оптимизирован для работы на скоростях до 100 Мбит/с.
Подключение до 64 радиоустройств Livi
Поддерживает подключение радиоустройств Livi через модуль расширения STEMAX UN Livi 2. Благодаря антенне модуля, удалось снизить количество шумов и, как следствие, повысить стабильность системы при работе с радиоустройствами Livi.
Поддерживает подключение радиоустройств Livi через модуль расширения STEMAX UN Livi 2. Благодаря антенне модуля, удалось снизить количество шумов и, как следствие, повысить стабильность системы при работе с радиоустройствами Livi.
Широкие возможности конфигурирования и назначения шлейфам различных атрибутов
Для конфигурирования и мониторинга состояния контроллера используется программа "Конфигуратор Профессионал". Контроллер можно настраивать локально через USB-интерфейс и удаленно по каналам TCP/IP. Встроенное программное обеспечение контроллера при выходе новых версий может заменяться также локально и дистанционно.
Для конфигурирования и мониторинга состояния контроллера используется программа "Конфигуратор Профессионал". Контроллер можно настраивать локально через USB-интерфейс и удаленно по каналам TCP/IP. Встроенное программное обеспечение контроллера при выходе новых версий может заменяться также локально и дистанционно.
Поддержка 4G
При установке контроллера на объекте Вам не нужно задумываться о зоне покрытия и стандартах сотовой связи. Контроллер поддерживает сразу два поколения – 4G и 2G. STEMAX MX840 имеет SMA-разъем для подключения 2G/4G антенны. В комплекте с контроллером поставляется LTE-антенна STEMAX AMG04, которая адаптирована для установки внутри корпуса прибора.
Контроллер оснащен высокочувствительным интегрированным LTE-модемом.
Передача данных по сетям ethernet и wi-fi
STEMAX MX830 может передавать данные по проводным сетям Ethernet и по беспроводным сетям Wi-Fi! Это стало возможным благодаря поддержке модулей расширения – STEMAX UN Ethernet 2 и STEMAX UN Wi-Fi.
Модуль STEMAX UN Ethernet 2 оптимизирован для работы на скоростях до 100 Мбит/с.
Модуль STEMAX UN Ethernet 2 оптимизирован для работы на скоростях до 100 Мбит/с.
Поддержка новых модулей расширения.
Подключение радиоустройств через модуль STEMAX UN LIVI 2
Поддерживает подключение радиоустройств Livi через модуль расширения STEMAX UN Livi 2. Благодаря антенне модуля, удалось снизить количество шумов и, как следствие, повысить стабильность системы при работе с радиоустройствами Livi.
Подключение до 64 радиоустройств Livi
Удаленное конфигурирование и обновление ПО
Для конфигурирования и мониторинга состояния контроллера используется программа "Конфигуратор Профессионал". Контроллер можно настраивать локально через USB-интерфейс и удаленно по каналам TCP/IP. Встроенное программное обеспечение контроллера при выходе новых версий может заменяться также локально и дистанционно.
Широкие возможности конфигурирования и назначения шлейфам различных атрибутов.
ВОЗМОЖНОСТИ
Режим Private
При установке контроллера на объекте Вам не нужно задумываться о зоне покрытия и стандартах сотовой связи. Контроллер поддерживает сразу два поколения – 4G и 2G. STEMAX MX830 имеет SMA-разъем для подключения 2G/4G антенны. В комплекте с контроллером поставляется LTE-антенна STEMAX AMG04, которая адаптирована для установки внутри корпуса прибора.
Контроллеры способны оповестить о тревоге до 8 пользователей в режиме SMS и голосовых сообщений. Для каждого пользователя возможны индивидуальные настройки оповещения о событиях различной степени важности.
Удобное голосовое меню позволяет пользователю дистанционно ставить или снимать объект с охраны, проверять состояние шлейфов сигнализации, сети 220 В, уровень напряжения аккумулятора, узнавать температуру на объекте, управлять подключенными электробытовыми приборами.
Простая в управлении и удобная мобильная утилита STEMAX Private позволяет управлять режимами охраны, получать оповещения о тревогах и состоянии оборудования, управлять контроллером через голосовое меню и осуществлять мониторинг сразу нескольких объектов, охраняемых с помощью GSM сигнализации STEMAX Private.
Поддержка 4G
При установке контроллера на объекте Вам не нужно задумываться о зоне покрытия и стандартах сотовой связи. Контроллер поддерживает сразу два поколения – 4G и 2G. STEMAX MX830 имеет SMA-разъем для подключения 2G/4G антенны. В комплекте с контроллером поставляется LTE-антенна STEMAX AMG04, которая адаптирована для установки внутри корпуса прибора.
Оповещение до 8 пользователей
Контроллеры способны оповестить о тревоге до 8 пользователей в режиме SMS и голосовых сообщений. Для каждого пользователя возможны индивидуальные настройки оповещения о событиях различной степени важности.
Голосовое меню
Удобное голосовое меню позволяет пользователю дистанционно ставить или снимать объект с охраны, проверять состояние шлейфов сигнализации, сети 220 В, уровень напряжения аккумулятора, узнавать температуру на объекте, управлять подключенными электробытовыми приборами.
Управление через мобильную утилиту STEMAX Private
Простая в управлении и удобная мобильная утилита STEMAX Private позволяет управлять режимами охраны, получать оповещения о тревогах и состоянии оборудования, управлять контроллером через голосовое меню и осуществлять мониторинг сразу нескольких объектов, охраняемых с помощью GSM сигнализации STEMAX Private.
Программное обеспечение STEMAX – профессиональное ПО для пультовой охраны
Контролируйте и управляйте
Контроль, отображение состояния и управление системами охранно-пожарной сигнализации на удаленных объектах.
ПО STEMAX включено в Единый реестр российских программ для электронных вычислительных машин и баз данных (запись в реестре №7140).
ПО STEMAX включено в Единый реестр российских программ для электронных вычислительных машин и баз данных (запись в реестре №7140).
Бесплатное мобильное приложение STEMAX для клиентов охранных предприятий
управление объектом со смартфона
Предоставьте клиентам
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Режим PRO
Количество сетей сотовой связи
2
Поколение сетей сотовой связи
4G/2G
Методы передачи информации
TCP/IP, VOICE, SMS
(в зашифрованном виде)
(в зашифрованном виде)
Количество IP-адресов
4
Время доставки извещений (TCP/IP-GPRS)
0,5 - 1 с
Количество и тип собственных
шлейфов сигнализации
шлейфов сигнализации
8, охранные,
технологические
технологические
Количество собственных логических разделов
8
Напряжение в ШС
4 В
Количество выходов управления
типа «открытый коллектор»
типа «открытый коллектор»
4
Интеграция
до 64 радиоустройств Livi
(через модуль STEMAX UN Livi 2)
(через модуль STEMAX UN Livi 2)
Датчик вскрытия корпуса
есть
Журнал событий
есть
Поддержка ключей
и Proximity-карт с шифрованием
и Proximity-карт с шифрованием
есть
Количество электронных ключей
или кодов постановки/снятия
или кодов постановки/снятия
до 100
Электропитание основное
100 - 264 В
Электропитание АКБ
12 В/АКБ
2,3 А⋅ч
2,3 А⋅ч
Максимальный ток нагрузки
700 мА
Диапазон рабочих температур
от –40 до +55 °С
Габаритные размеры
240 х 168 х 50 мм
Средний срок службы
10 лет
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Режим Private
Количество сетей сотовой связи
2
Поколение сетей сотовой связи
4G/2.5G
Тип SIM-карт
Nano-SIM
Методы передачи данных по сетям сотовой связи
SMS, VOICE
Количество телефонных номеров оповещения
16
Максимальное количество электронных ключей
или кодов постановки/снятия
или кодов постановки/снятия
до 32
Типы ШС
охранные,
технологические
технологические
Количество собственных ШС
8
Количество собственных
логических разделов
логических разделов
4
Количество выходов управления
типа «открытый коллектор»
типа «открытый коллектор»
4
Напряжение в ШС
4,6 В
Номинальное сопротивление оконечного резистора ШС
5,6 кОм
Количество слотов расширения
1 (для модуля
STEMAX UN Livi 2)
STEMAX UN Livi 2)
Количество подключаемых радиоустройств Livi
до 64 (через модуль
STEMAX UN Livi 2)
STEMAX UN Livi 2)
Количество подключаемых
исполнительных радиоустройств Livi
исполнительных радиоустройств Livi
до 16 (через модуль
STEMAX UN Livi 2)
STEMAX UN Livi 2)
Электропитание основное
~ 230 В / 50 Гц
Номинальное напряжение АКБ
12 В
Номинальная емкость АКБ
7 А·ч, 9 А·ч
Сопротивление проводов ШС
не более 100 Ом
Сопротивление изоляции
между проводами ШС
между проводами ШС
не менее 50 кОм
Максимальный суммарный
ток нагрузки выхода +12 В
ток нагрузки выхода +12 В
1 А
Ток потребления в дежурном режиме
без учета внешней нагрузки
без учета внешней нагрузки
0,08 А
Ток потребления от основного источника питания
в режиме максимальной нагрузки
в режиме максимальной нагрузки
не более 1,5 А
Ток потребления от АКБ
в режиме максимальной нагрузки
в режиме максимальной нагрузки
не более 1,2 А
Диапазон рабочих температур
при использовании штатной АКБ, °С
при использовании штатной АКБ, °С
от −40 до +55 °С
Габаритные размеры
262 х 180 х 85 мм
Степень защиты корпуса
IP30
ДОКУМЕНТАЦИЯ И ФАЙЛЫ
Режим PRO
Руководство по эксплуатации
контроллера STEMAX MX830
контроллера STEMAX MX830
Встроенное ПО версии 1.0
Программное обеспечение для контроллера STEMAX MX830. Настройку необходимо выполнять программой Конфигуратор Про 4.37 и выше.
История версий
ПО STEMAX MX830
ПО STEMAX MX830
Список основных изменений в версиях программного обеспечения
Установочный пакет Конфигуратора Про
Установочный пакет программы для настройки объектового оборудования STEMAX и Мираж-Профессионал.
Конфигуратор Про 4.38
Отдельный файл программы, использующейся для настройки контроллеров STEMAX и Мираж-Профессионал.
Внимание!
Для работы с программой необходимо использовать библиотеки .Net Framework версии 4.5.2
Внимание!
Для работы с программой необходимо использовать библиотеки .Net Framework версии 4.5.2
История версий ПО Конфигуратор Про
Список основных изменений в ПО Конфигуратор Профессионал.
Драйвер для USB-порта
Драйвер для работы с USB-портом. Работа совместно с 32-битными ОС Windows. Поддерживает работу с контроллерами серии Приват и серии Профессионал.
Драйвер для USB-порта
Драйвер для работы с USB-портом. Работа совместно с 64-битными ОС Windows. Поддерживает работу с контроллерами серии Приват и серии Профессионал.
Совместимость радиоустройств Livi с объектовым оборудованием
Совместимость радиоустройств Livi с умным домом Livicom, контроллерами STEMAX, Мираж Профессионал и Мираж-Приват
Декларация соответствия
ТР ТС 004/2011
и ТР ТС 020/2011
ТР ТС 004/2011
и ТР ТС 020/2011
ДОКУМЕНТАЦИЯ И ФАЙЛЫ
Режим Private
Руководство
по эксплуатации
по эксплуатации
История версий
Встроенное ПО
Файлы звуков
контроллера
контроллера
Установочный пакет
Конфигуратор Приват
Конфигуратор Приват
Утилита
STEMAX Private
STEMAX Private
Драйвер для USB-порта
(32 бита)
(32 бита)
Драйвер для USB-порта
(64 бита)
(64 бита)
Лицензионное соглашение Конфигуратор Приват
Декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011
СОВМЕСТИМЫЕ ПРОДУКТЫ
Режим PRO
СОВМЕСТИМЫЕ ПРОДУКТЫ
Режим Private
Контроллер STEMAX SX830
1 шт.
Паспорт
1 шт.
Резистор CF-0.25, 5,6 кОм
8 шт.
Индивидуальная тара
1 шт.
Электронный ключ DS1990A
3 шт.
КОМПЛЕКТ ПОСТАВКИ
